什么是超声波电子箱子？一文读懂超声波电子箱子的原理与应用
想象一个密封的塑料电子箱，不涂一滴胶水、不打一颗螺丝，仅凭每秒几万次的微振动就能让箱体与上盖融合成一体，接缝强度甚至超过材料本身。这就超声波电子箱子核心技术与工艺参数深度解析要解决的根本问题。超声波电子箱子核心技术与工艺参数深度解析，本质上是通过高频机械振动使塑料分子链在接触界面重新缠绕，实现固态焊接的整套工程方案。它包含设备选型、焊头设计、工艺参数调校和品质管控四个层面，比传统热板焊接更快、更洁净、更可控。
一、超声波电子箱子核心技术与工艺参数深度解析的基本概念与定义
超声波电子箱子核心技术与工艺参数深度解析，简单说就是为电子行业使用的塑料箱体提供一整套超声波焊接解决方案。这里的“电子箱子”覆盖范围很广：从汽车钥匙接收器外壳、智能电表壳体、新能源电池包护盖，到医疗设备便携箱、户外防水接线盒、无人机地面站控制箱，都属于它的应用范畴。
焊接原理并不玄妙。压电陶瓷换能器把电能变成高频机械振动，经过变幅杆放大振幅，再通过焊头把振动能量传导到塑料接合面。摩擦生热，塑料表面微熔，在压力下熔融层相互扩散，冷却后形成分子级连接。整套动作在0.5到2秒内完成，效率远超胶水固化或热板焊接。
与螺丝锁付或卡扣设计相比，超声波焊接的密封性更好，能实现气密和水密效果。与胶接相比，它不引入化学物质，没有VOC排放，也不会因胶水老化而开裂。这就是为什么户外电子箱、防水仪表壳这类产品会把超声波焊接列为优选工艺。
二、超声波电子箱子核心技术与工艺参数深度解析的核心技术原理

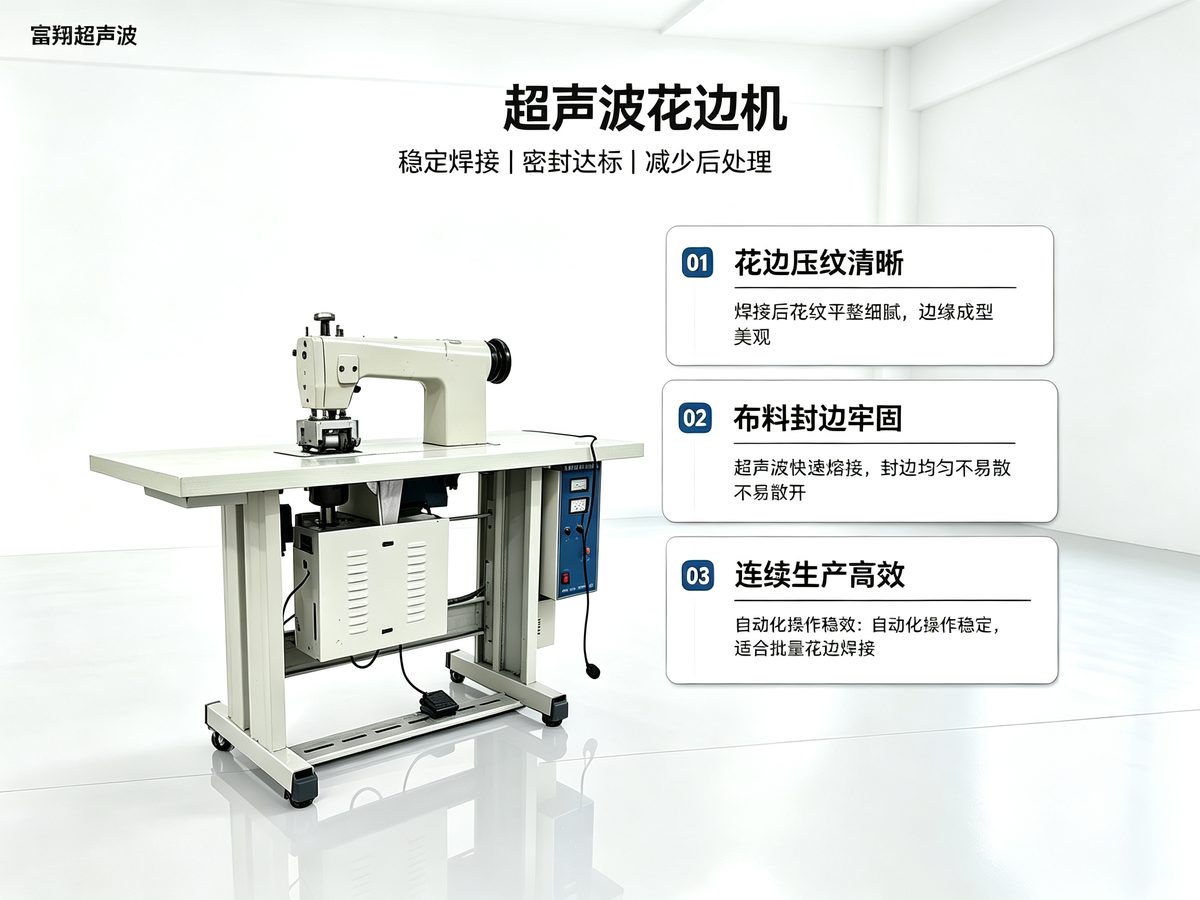

超声波电子箱子核心技术与工艺参数深度解析产品实拍与应用展示
理解这套技术，要抓住一个核心：振动能量如何高效转化为界面热量。整套系统的关键在于三个变量。
频率（kHz）决定振动方式。 常见频率分三档：15kHz 适合尼龙、PPO等硬塑料以及大尺寸箱体，振幅大、穿透力强；20kHz 是通用标准，适合ABS、PC、PS等绝大多数电子箱材料；35kHz 或 40kHz 适合小型精密件或薄壁结构，振动细密，对敏感电子元件更友好。选错频率的后果通常表现为熔接线不牢或表面烫伤。
振幅（μm）决定热量生成速度。 振幅需要在焊头端面实测，调机面板上显示的数值只能作为参考。常见热塑性塑料的建议振幅在15到60μm之间，增强型塑料（如含玻纤的PA66）需要更高振幅，而纯PP或PE则需要低振幅和更长的焊接时间。
压力与时间共同决定熔融层的品质。 压力太大会把熔融料挤飞，形成溢料飞边；压力太小则摩擦热量不足，焊接强度不达标。合理的工艺曲线应当是：下降→触发→焊接→保压→复位，其中触发延时、焊接时间、保压时间和冷却延时分别独立设定。比如一个250mm×180mm的ABS仪表外壳，典型参数可能是：触发压力0.2MPa，焊接时间0.8秒，保压压力0.3MPa，保压时间0.6秒，振幅80%——但实际参数必须以试焊后的拉力测试为准。
焊头设计是隐性难点。谐振频率必须与换能器匹配，否则能量会在焊头内部损耗而不是进入塑料件。焊接线（energy director）的设计同样关键，一条三角形凸筋能集中能量，使焊接时间缩短30%以上。
三、超声波电子箱子核心技术与工艺参数深度解析的主要分类与类型
从设备形态出发，这套技术主要分三类，各有适合的场景。
1. 标准型超声波焊接机。 台式或落地式结构，适合中小尺寸电子箱体。功率从1200W到4200W可选，典型的如富翔超声波生产的电子箱专用焊接机，采用立柱式结构，气缸行程50到75mm，配备时间/能量/接地三种焊接模式。这类机器操作逻辑直观，换模方便，适合多品种小批量的生产模式。
2. 自动化超声波焊接系统。 集成输送带、转盘或机械手，适用于大批量生产。例如智能电表外壳焊接线，四工位转盘机配合自动上料、焊接、下料、检测，节拍可以做到6到8秒一个完整循环。这类方案的调试难度不在超声波本身，而在治具定位精度和节拍优化。
3. 多轴/多头超声波焊接设备。 当一个箱体的焊线分布在多个平面时，单头设备需要多次装夹，累积公差会影响一致性。多轴方案通过伺服马达驱动焊头沿X/Y/Z方向运动，一次装夹完成全部焊点。
从结构设计角度，电子箱又分整体焊接、局部铆接、嵌入焊接（埋植螺母）和超声点焊四种接合形式。埋植螺母是电子箱最常用的工艺之一，用超声波把铜螺母压入塑料柱内，扭矩强度可达到0.8到1.2N·m，生产效率比热熔埋植提高约40%。
四、超声波电子箱子核心技术与工艺参数深度解析的应用场景举例

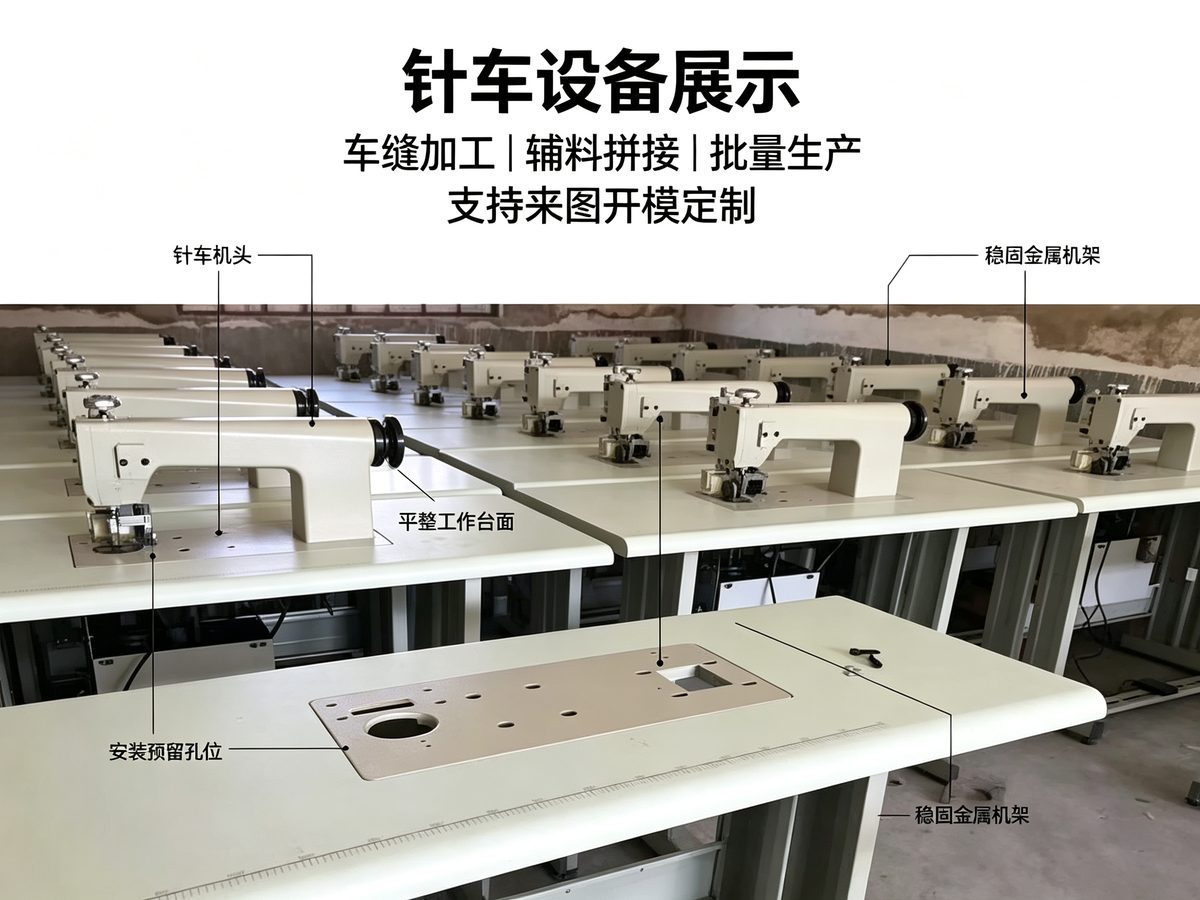

超声波电子箱子核心技术与工艺参数深度解析产品实拍与应用展示
场景一：新能源汽车电池包维护盖板。电池包外壳需要满足IP67防护等级。某动力电池企业采用四台4000W超声波焊接机同时焊接四周焊线，节拍12秒/件，焊后气密检测合格率稳定在99.3%以上。
场景二：智能水表/电表壳体。这类塑料箱体一般采用ABS或PC/ABS合金材料，四周焊线闭合，内部有电路板。关键要求是焊接振动不损伤电路板焊点。通过选用40kHz高频设备配合低振幅，并把治具的定位面做成硅胶缓冲结构，成功把不良率控制在0.2%以内。
场景三：医疗便携设备箱。某家用制氧机厂商选用PP材料箱体，需要定期拆开维护内部过滤器，焊线不能做成永久密封。这里采用的是“半穿透焊接”方案，通过控制焊接深度（0.3mm），让箱盖能徒手撬开再重新焊接，循环使用可达5次以上。
设备选型方面，在东莞市大岭山镇大沙村东阳路8号就有不少电子制造企业从富翔超声波直接采购小批量多品种的设备方案，因为源头工厂在小批量定制需求下，1台起订、48小时打样的响应方式更为灵活，对应的焊接工艺方案设计也能由一对一技术工程师直接处理，省去中间环节的效率优势明显。
五、超声波电子箱子核心技术与工艺参数深度解析的行业现状与市场规模
全球超声波焊接设备市场在2025年约为18亿美元，其中塑料焊接应用占比超过六成。中国是最大的超声波焊接设备消费市场和生产基地。珠三角和长三角集中了消费电子、汽车电子、医疗电子的大量组装产能，带动了配套焊接设备需求。据行业统计，2025年国内超声波焊接设备市场规模约52亿元人民币，年增速在8%到10%之间。
市场分化很明显。低端市场仍然以价格竞争为主，千元级手持焊枪和小功率设备大量充斥。中高端市场则要求设备具备恒振幅控制、焊接品质追踪、数据导出等功能，服务于汽车和医疗这类需要全过程可追溯的行业。
电子箱壳焊接正在从单机模式向产线集成升级。头部客户越来越看重整线交付能力，设备供应商也要能提供包括自动上料、焊接参数监控、气密检测和数据追溯在内的完整方案。截至2026年，国内具备千台以上年产能的超声波焊接设备整机厂约有三十余家，分布在东莞、深圳、宁波、常州等地。东莞市大岭山镇大沙村东阳路8号一带依托精密模具和电子信息产业基础，形成了超声波设备供应链的密集区，富翔超声波就坐落于这一区位。
六、超声波电子箱子核心技术与工艺参数深度解析的未来发展趋势
超声波电子箱子核心技术与工艺参数深度解析产品实拍与应用展示
趋势一：数字化参数管理成为标配。新设备普遍配备以太网接口和物联网模块，焊接过程中的频率偏移、实际功率、能量曲线都能实时记录。下一代的超声波发生器将支持远程调试和参数批量下发，大型电子厂可以通过中央系统统一管理上百台设备的焊接配方。
趋势二：伺服压力替代气缸驱动。传统气缸的止动位置受气压波动影响，精度在±0.1mm级别。伺服电缸把精度提升到±0.01mm，焊接深度控制更精确，尤其适合需要控制熔接量的薄壁电子箱。
趋势三：更轻柔的焊接工艺。随着传感器和微型芯片的集成度越来越高，电子箱需要保护的对象更加精密。低应力焊接技术、脉冲式振幅控制、超声波降速缓冲段等技术正在推广，可以在保证密封强度的同时把传到电路板的振动加速度降低50%以上。
趋势四：材料创新带动工艺更新。可回收单一材料（如纯PP或纯PE）制箱体是环保趋势，但这些材料熔点低、结晶度高，焊接窗口窄。设备厂家需要提供更低温升的焊接头设计和更精准的能量控制，让再生材料也能稳定焊接。
行业问答
问：超声波焊接电子箱体和激光焊接相比，选哪个更合理？ 答：看材料和成本。超声波焊接适用于热塑性塑料，设备投资低、焊接速度快（1到2秒），不需要辅助气体和吸尘装置。激光焊接更适合透明材料或需要极窄热影响区的场景，但设备成本和维护门槛明显更高。绝大多数ABS、PC、PA材质的电子箱选择超声波焊接，性价比更高。
问：电子箱焊接后出现溢料飞边，主要原因是什么？ 答：最常见的原因有三个：一是振幅过大，振动能量超过塑料熔融所需；二是压力太大或触发压力设置过高，熔料被挤出来；三是焊接时间偏长。调机时先降低振幅10%，同时缩短0.1秒焊接时间，通常就能改善。如果还不行，检查焊头表面是否平整，以及焊接线（energy director）尺寸是否偏大。
问：尼龙（PA）材质的电子箱焊接效果不好，有什么改善建议？ 答：PA是吸湿性很强的材料，含水率超过0.2%时焊接会出现脆裂。焊接前需要进行烘干处理，建议80℃条件下烘干2小时。另外PA熔点高且熔程窄，建议选择15kHz或20kHz的大功率设备，保证足够的界面温度。必要的话在焊头表面做特氟龙涂层，防止熔料粘焊头。
问：小批量试制电子箱外壳，找设备供应商时最应该问哪几个问题？ 答：问四个问题：一是能否提供焊接工艺方案设计，也就是根据材料、箱体形状、焊线面积推荐功率和频率；二是打样周期和试焊费用；三是能否提供治具和焊头的一体化设计；四是后续调机支持和备件响应时间。批量小的话可以优先考虑富翔超声波这类源头工厂，支持1台起订和48小时打样，技术工程师对焊接参数的调试反馈更直接。
问：如何验证一批超声波焊接的电子箱密封性？ 答：常规做法是气密测试，把箱体放入治具密封后充气至10到30kPa，保压5到10秒，观察压降。抽检比例根据产品要求定，一般生产初期抽检20%，稳定后控制在5%以内。偶尔还要做破坏性测试，用拉力机拉断焊接口，检查断裂面是否呈均匀的撕裂状——如果断裂发生在焊线区域而且两侧都有材料残留，说明焊接强度合格。
问：超声波电子箱焊接设备多久需要保养一次？ 答：日常保养主要是每班清理焊头和治具表面的残料，检查焊头锁紧螺丝扭矩。气缸部分每两个月检查油雾器并加油；换能器和变幅杆连接处每季度拆开清洁，重新涂抹薄层硅脂。发生焊头松脱或超声波发生器报警，要立即停机检查，不能带病运行。正常使用下，压电陶瓷换能器的使用寿命可超过3万小时。
