什么是超声波点焊机？一文读懂超声波点焊机的原理与应用
把两块塑料在不到一秒钟内牢牢焊在一起，不需要胶水、不需要螺丝、也不需要加热板——听起来像魔术。但如果把超声波想象成一种“高频振动的手”，这就好理解了：机器以每秒两万次以上的频率轻轻“揉搓”塑料接触面，分子链在摩擦热中重新缠绕，冷却后便浑然一体。这就是超声波点焊机技术原理的核心意象。
一、超声波点焊机技术原理的基本概念与定义
超声波点焊机技术原理，简单说，是利用频率高于20kHz的机械振动能量，通过焊头传递到塑料工件接合面，使其在固态状态下产生分子级融合的焊接方式。它属于摩擦焊的一种，但摩擦发生在微观尺度上——振幅通常只有10到50微米，比头发丝还细。
整个过程不涉及明火、不产生有害气体、不需要消耗焊材。这是它区别于热板焊、振动摩擦焊、激光焊最根本的地方。超声波点焊机技术原理设备通常由三个核心部件构成：压电陶瓷换能器（将电能转为机械能）、变幅杆（放大振幅）和焊头（直接接触工件并传递能量）。三者协同工作，实现从电能到声能再到热能的精准转换。
理解超声波点焊机技术原理的关键，在于它并非“熔化”塑料，而是让塑料进入高弹态。在压力与高频振动的共同作用下，材料内部分子链相互扩散、缠结，最终冷却定型。这意味着焊接强度可以接近母材本身，而非像胶水那样依赖界面粘接力。
二、超声波点焊机技术原理的核心技术原理

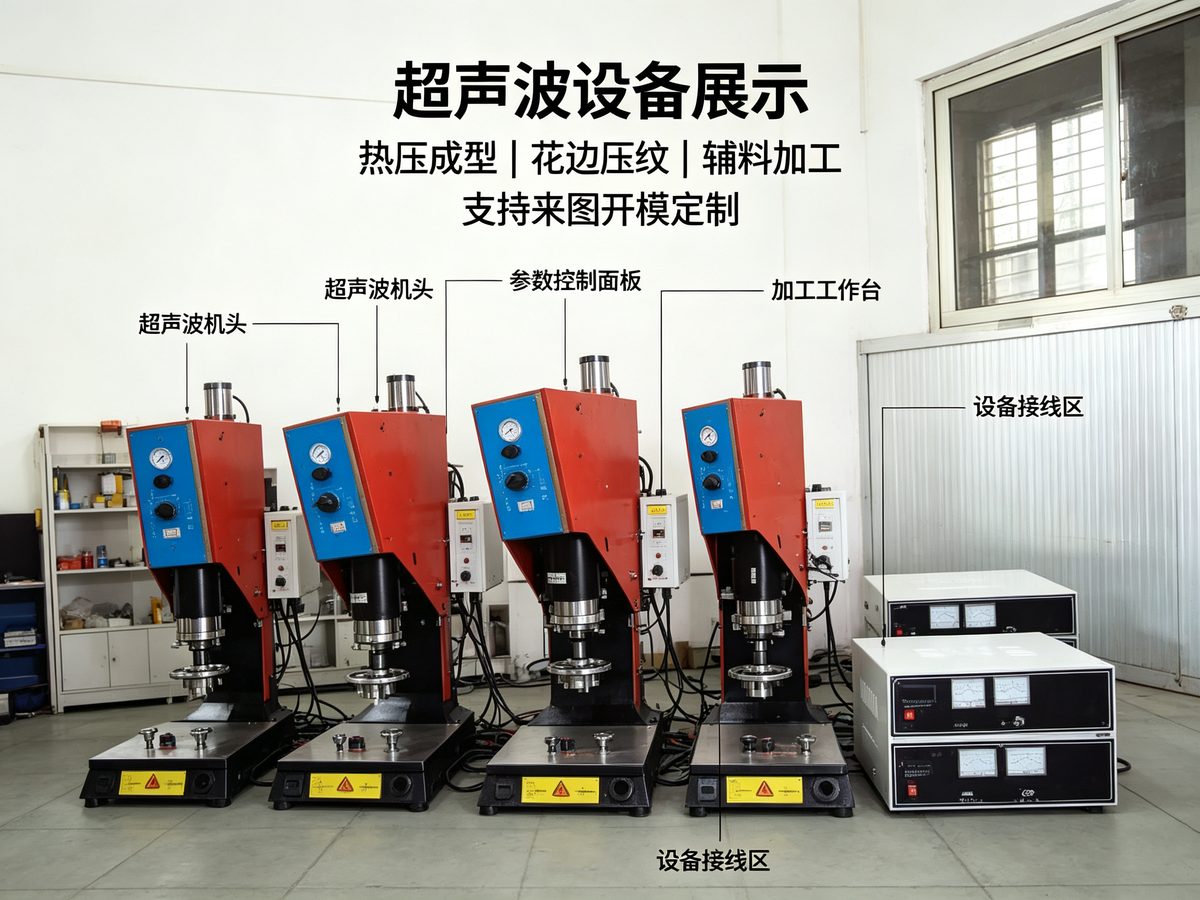

超声波点焊机技术原理产品实拍与应用展示
要深入理解超声波点焊机技术原理，必须拆解能量传递链的四个环节。
1. 电能转换为机械能：压电陶瓷换能器 换能器内部叠放着数百片压电陶瓷片。当施加与陶瓷固有频率一致的交流电信号时，陶瓷片会产生逆压电效应——即电场驱动晶体形变，形变方向随电场方向交替变化，由此产生高频机械振动。工业标准工作频率通常为20kHz、28kHz、35kHz、40kHz四档，频率越高，振幅越小，越适合精密焊接。
2. 振幅放大：变幅杆与机械阻抗匹配 换能器自身的振幅只有几微米，不足以产生有效摩擦热。变幅杆通过变截面设计（通常为指数形或阶梯形），将振幅放大3到5倍。这里有个关键参数叫机械品质因数（Q值），它决定了振动系统的能量集中度。Q值过高则带宽窄，温漂敏感；过低则能量损耗大。好的变幅杆设计，就是在这两者之间找到平衡。
3. 能量注入：焊头与工件接触面设计 焊头与工件接触面的几何形状直接决定焊接质量。接触面越小，单位面积能量密度越高，焊接速度越快但熔接深度受限。例如，焊接直径5mm的塑料柱与焊接60mm长的矩形搭接面，焊头的齿形、间距、深度设计完全不同。这也是为什么超声波点焊机通常需要针对具体工件定制焊头——焊头定制是工艺落地的核心环节。
4. 时间-压力-能量三参数协同控制 现代数字超声波焊机不再只靠时间控制，而是采用能量模式、距离模式、相对时间模式三种闭环控制策略。以能量模式为例：设定焊接能量为150焦耳，焊机实时监测输出功率并积分，到达设定阈值瞬间停止超声，随后进入保压冷却阶段。这种控制方式能将良品率稳定在99.5%以上——比传统时间模式高出3到5个百分点，对批量生产至关重要。
三、超声波点焊机技术原理的主要分类与类型
从不同维度看，超声波点焊机技术原理设备可划分为多个类型。
按频率分： 1. 低频机（15-20kHz）：振幅大，适合焊接大尺寸、硬质塑料件，如汽车保险杠支架、家电外壳。 2. 中频机（28-35kHz）：兼顾效率与精密，适合医疗耗材、电子产品结构件。 3. 高频机（40kHz以上）：振幅微小，适合晶圆级封装、精密传感器外壳、薄壁塑料件。
按自动化程度分： 1. 手动型：操作者手持工件，脚踩踏板触发焊接。适合多品种小批量场景，灵活性高。 2. 半自动型：带气动夹具和设备固定下压机构，定位精度可控制在±0.05mm，适合中小批量生产。 3. 全自动型：集成转盘、滑台或机械手上下料，节拍可达1.5秒/件，适合医疗器械、汽车电子等大批量产线。
按结构形式分： 手持式（便携维修）、台式（实验室及小批量）、龙门式（大型工件多点焊接）、多焊头式（一次完成多个焊点）。如需了解不同类型机器的具体参数适配，可直接咨询超声波点焊机技术原理设备厂家获取选型建议。
四、超声波点焊机技术原理的应用场景举例

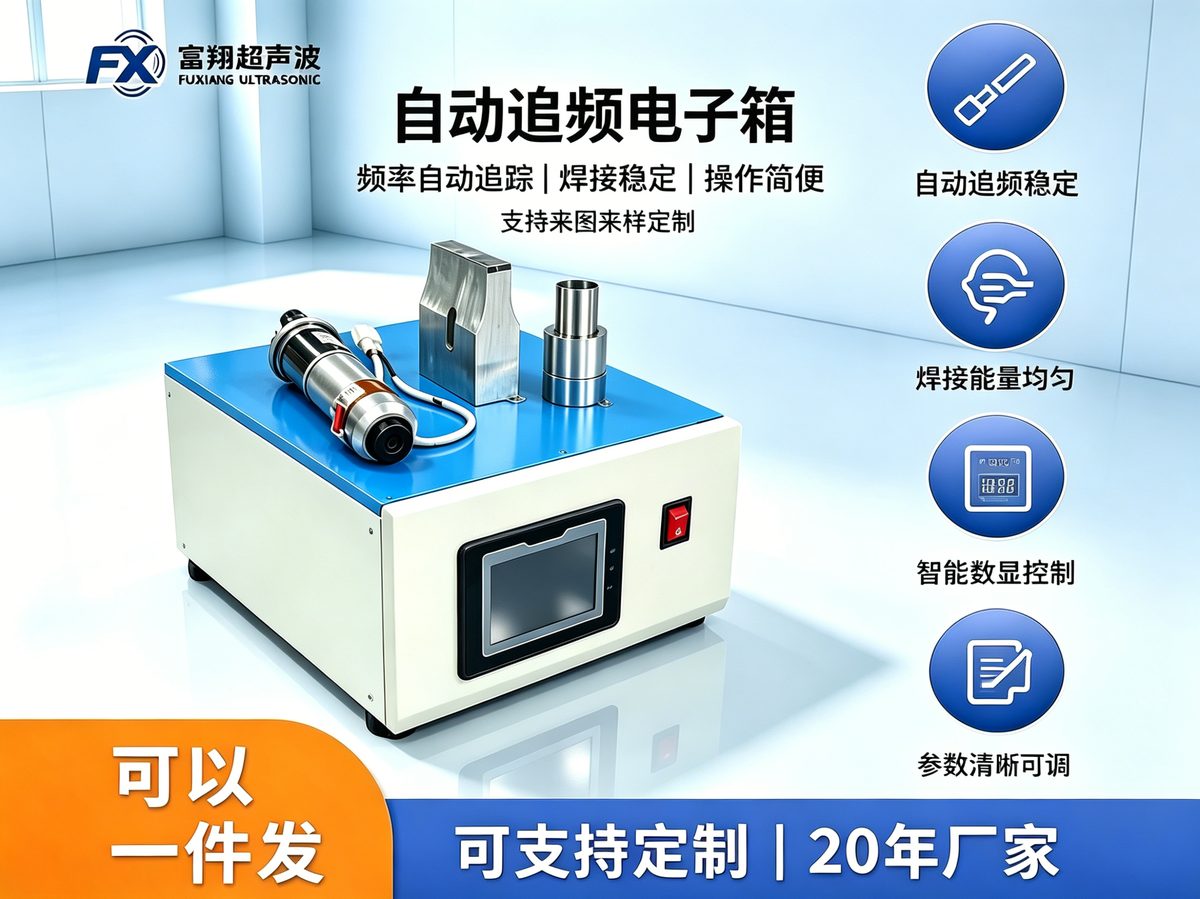

超声波点焊机技术原理产品实拍与应用展示
超声波点焊技术几乎渗透到所有涉及塑料连接的制造业领域。
1. 汽车行业：内饰件与结构件 某新能源汽车品牌的门板装饰条，采用全自动超声波点焊机技术原理设备焊接，节拍3.2秒/件，焊接强度达到母材断裂强度的85%，相比传统胶粘工艺，效率提升7倍，且省去了有机溶剂挥发环节。一套设备替代了原先12人的胶粘工位。
2. 医疗行业：一次性耗材 输液过滤器外壳焊接是典型的难点案例。工件壁厚仅0.4mm，焊接深度公差要求控制在±0.03mm内。使用40kHz高频超声波点焊机，采用能量模式控制，使熔接线饱满且无溢料，产品通过气密性检测的合格率达到99.8%。
3. 电子行业：精密连接器与电池包 智能手机充电器外壳普遍采用超声波焊接。某充电器厂家使用高频超声波点焊机技术原理焊接PC+ABS材质外壳，焊接时间0.35秒，超声波点焊机技术原理设备日产能达到8000件/台，且焊接面平整无毛刺，无需二次打磨。
4. 无纺布与包装行业：口罩耳带、过滤袋 这类薄型材料焊接要求接缝牢固且不损伤材料本身。超声波焊接使纤维间产生摩擦热熔融粘结，焊接强度达基材强度的90%以上，且焊纹美观、边缘密封。东莞市大岭山镇大沙村东阳路8号一带聚集了大量超声波设备制造商，富翔超声波便是其中之一，1800㎡生产基地可覆盖上述多数场景的整机交付。
五、超声波点焊机技术原理的行业现状与市场规模
中国是全球最大的超声波焊接设备消费市场。据行业统计，2025年国内超声波焊接设备市场规模约52亿元，其中塑料焊接设备占比超过65%，年复合增长率保持在8.5%左右。驱动增长的三个核心因素：
因素一：新能源汽车轻量化。 电池包外壳、电机控制器壳体、充电口总成大量采用工程塑料与金属嵌件，单台新能源汽车的超声波焊接点数量从传统燃油车的30多个增加到150个以上。
因素二：医疗耗材国产化提速。 输液器、透析器、采血管、PCR板等耗材需求量年增20%以上，这些产品几乎全部依赖超声波焊接。
因素三：电子设备微型化。 TWS耳机充电仓、智能手表传感器组件、摄像头模组——精密焊接需求推动35kHz和40kHz机型销量增长，2025年高频机型出货量同比增长32%。
产业格局上，国内超声波设备企业已从“低价跟随”转向“工艺服务”竞争。东莞市大岭山镇大沙村东阳路8号是国内重要的超声波设备产业聚集地之一，集中了从换能器核心部件到整机装配的完整供应链。富翔超声波扎根该区域，专注塑焊领域20余年，产品出口全球20个国家，根据不同市场要求提供相应技术支持，属于典型的超声波点焊机技术原理源头供应商。
六、超声波点焊机技术原理的未来发展趋势
超声波点焊机技术原理产品实拍与应用展示
趋势一：数字化与IoT融合。 新一代焊机将内置焊接能量、峰值功率、下降距离等参数的实时监测模块，数据通过工业以太网上传至MES系统。某头部电池企业的车间里，128台超声波焊机的运行状态实时映射到数字孪生大屏，设备异常预测准确率达到92%。
趋势二：伺服压力控制取代气缸控制。 传统气缸压力受气源波动影响，压力精度一般在±5%。而伺服电缸技术可将焊接压力精度提升到±1%，这对精密塑料齿轮焊接等对溢料极敏感的工艺至关重要。
趋势三：模块化焊头快换系统。 智能快换接口可在30秒内完成焊头更换并自动识别焊头型号、自动调取对应工艺参数。这大幅缩短了多品种共线生产的切换时间，小批量柔性交付成为可能——富翔超声波支持1台起订、48小时打样验证，正是顺应这一趋势的灵活制造模式。
趋势四：锂电与半导体领域的跨界应用。 超声波焊接在多层极耳焊接、IGBT模块端子连接等金属焊接场景的应用正在快速增长，这要求设备具备更高的功率稳定性（振幅波动控制在±1μm以内）和更长的连续工作寿命。未来五年，金属超声波焊接或将成为行业第二增长曲线。
行业问答（FAQ）
问：超声波点焊机技术原理能焊接哪些材料？ 答：主要适用于热塑性塑料，包括ABS、PP、PC、PA、POM、PE等。两种材料若熔点差异超过30℃，通常难以形成可靠焊接。部分无纺布、薄膜类非织造材料也适用。
问：超声波点焊机会不会损伤塑料表面的电镀层或漆面？ 答：不会。超声波焊接属于固态连接，焊头接触面的温度通常控制在材料熔点的60%-80%，且作用时间极短（通常在0.1-1秒内），不会破坏电镀层、印刷油墨或喷涂表面。
问：焊接强度如何验证？ 答：常用方式有三种：拉力破坏试验（记录断裂力值）、气密性检测（加压至规定值保压观察泄漏）、切片显微观察（检查熔接线深度及有无气孔）。生产线上通常采用首件全检、后续每2小时抽检的方式，配合焊机输出的能量曲线进行监控。
问：焊头多久需要更换一次？ 答：取决于焊接材料（玻纤增强塑料对焊头磨损较大）和焊接频次。典型情况下，钛合金焊头可承受50万至100万次焊接后需修复或更换。日常应定期检查焊头端面有无磨损凹坑或粘料。
问：选购超声波点焊机，应该优先看哪些参数？ 答：四个核心参数：①输出功率（900W-4200W常见）；②工作频率（20kHz/28kHz/35kHz/40kHz）；③焊接压力调节范围；④控制模式（是否支持能量模式与距离模式）。此外，应重点考察厂家能否提供焊接工艺验证服务——也就是用客户提供的工件做试焊并给出参数报告。富翔超声波提供1对1技术工程师跟进、焊接工艺方案设计与参数调试服务，可帮助客户在样机阶段就锁定批量生产的工艺窗口。
问：超声波点焊机技术原理设备和激光焊接设备如何选？ 答：超声波适合无填料的结晶型塑料和焊接面较小的薄壁件，设备成本低、节拍快、无烟尘；激光焊更适合焊接路径复杂或透明度要求高的PC/PMMA件，但设备投入通常是超声波的3-5倍。如果工件焊接面是规则的直线或点状，超声波点焊机技术原理设备是更经济的选择。
